CB1000Fにて電源を取り出したい
USB電源しかつけないかもしれないが
BSD死角検知機能なども気になっておりスマートモニターなども追加を考慮し
電源ユニットを装着しそこからUSB電源を取る
実際の作業時間：1h程度
ネットで検索すると色々な方法がみつかるが
余っているコネクターを利用し電源取得用の配線を作成
カスタムについて
一番は購入店のメカニックに依頼するのがおススメ
私は自分でやってみたいので自己責任を覚悟して実施
ただ自分でやるなら自分で責任をとるのが怖くて今までやらなかったけど
やっぱりやりたい気持ちが強く今回は自分で実施
素人が実施している情報を記載しているのでこのページをご覧き実施されても当方は責任を負えないのでご了承ください。
目次
コネクター配線作成
準備した物
住友電装 060型 HX 防水 4極 カプラー・端子セットを事前に購入
- 住友電装 060型 HX 防水 4極 カプラー・端子セット
- 配線関連

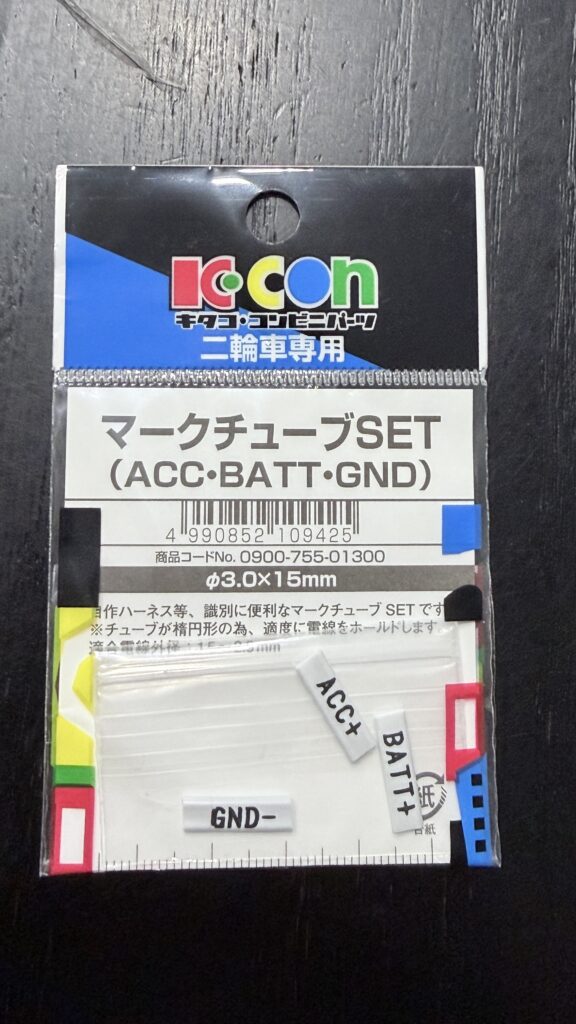

- マークチューブSET (ACC+/BATT+/GND-) 0900-755-01300

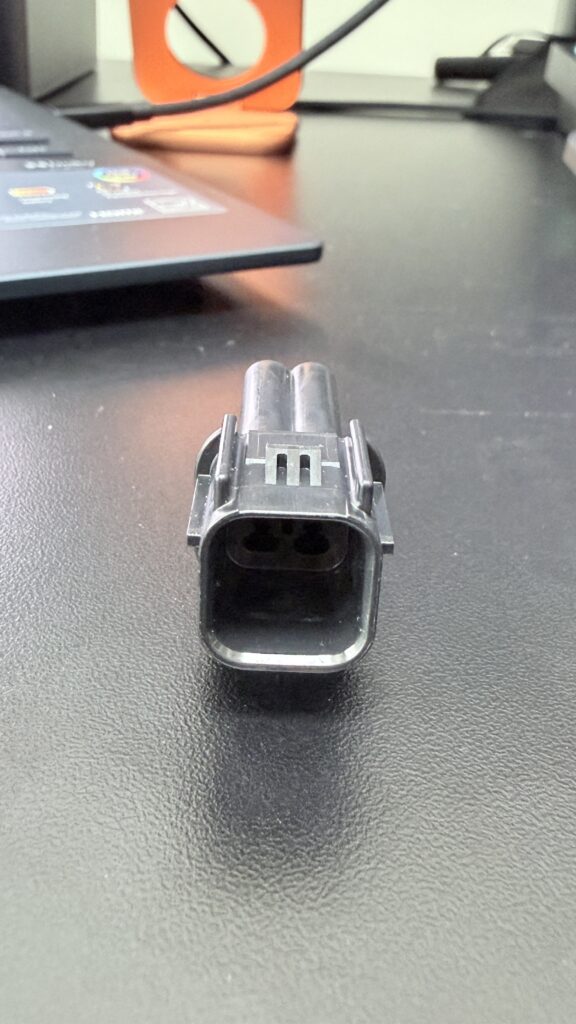

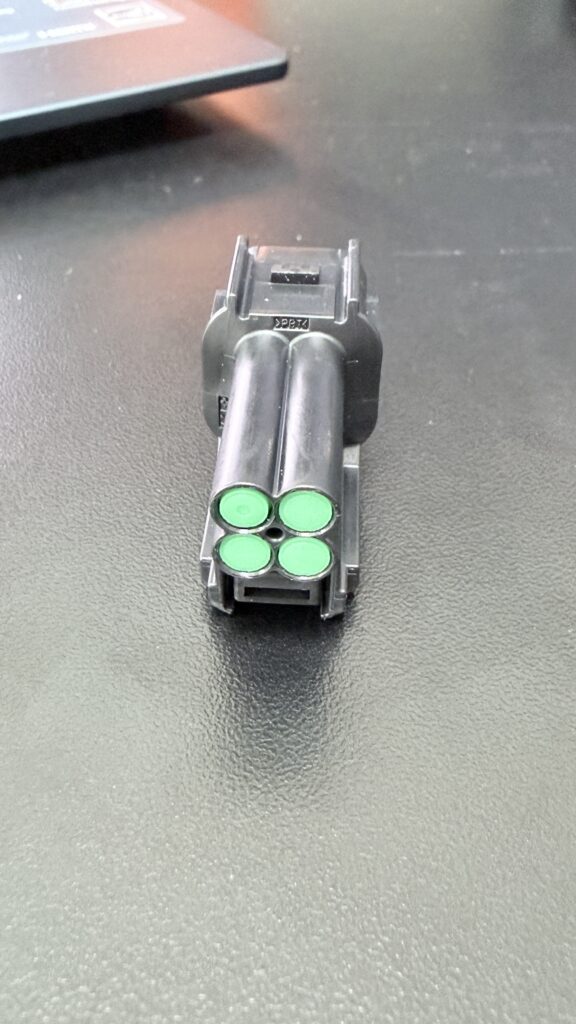

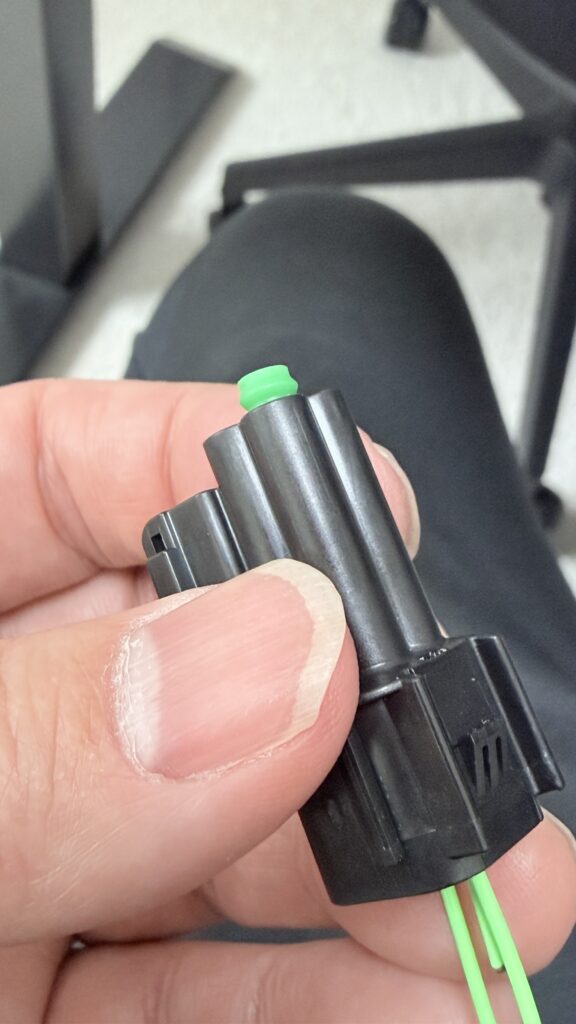

- 060型HX防水ダミー栓（CB1000Fから流用）

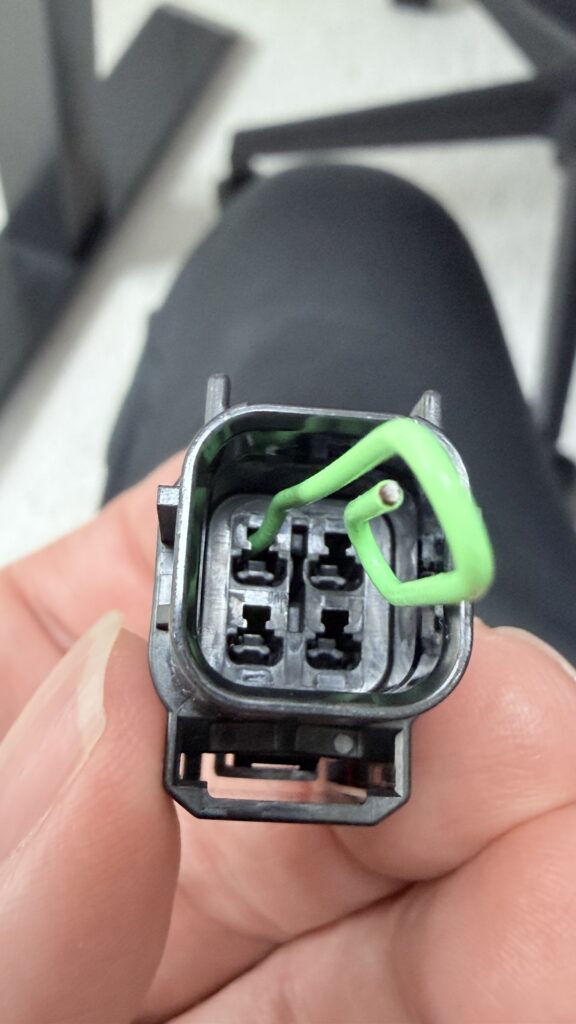

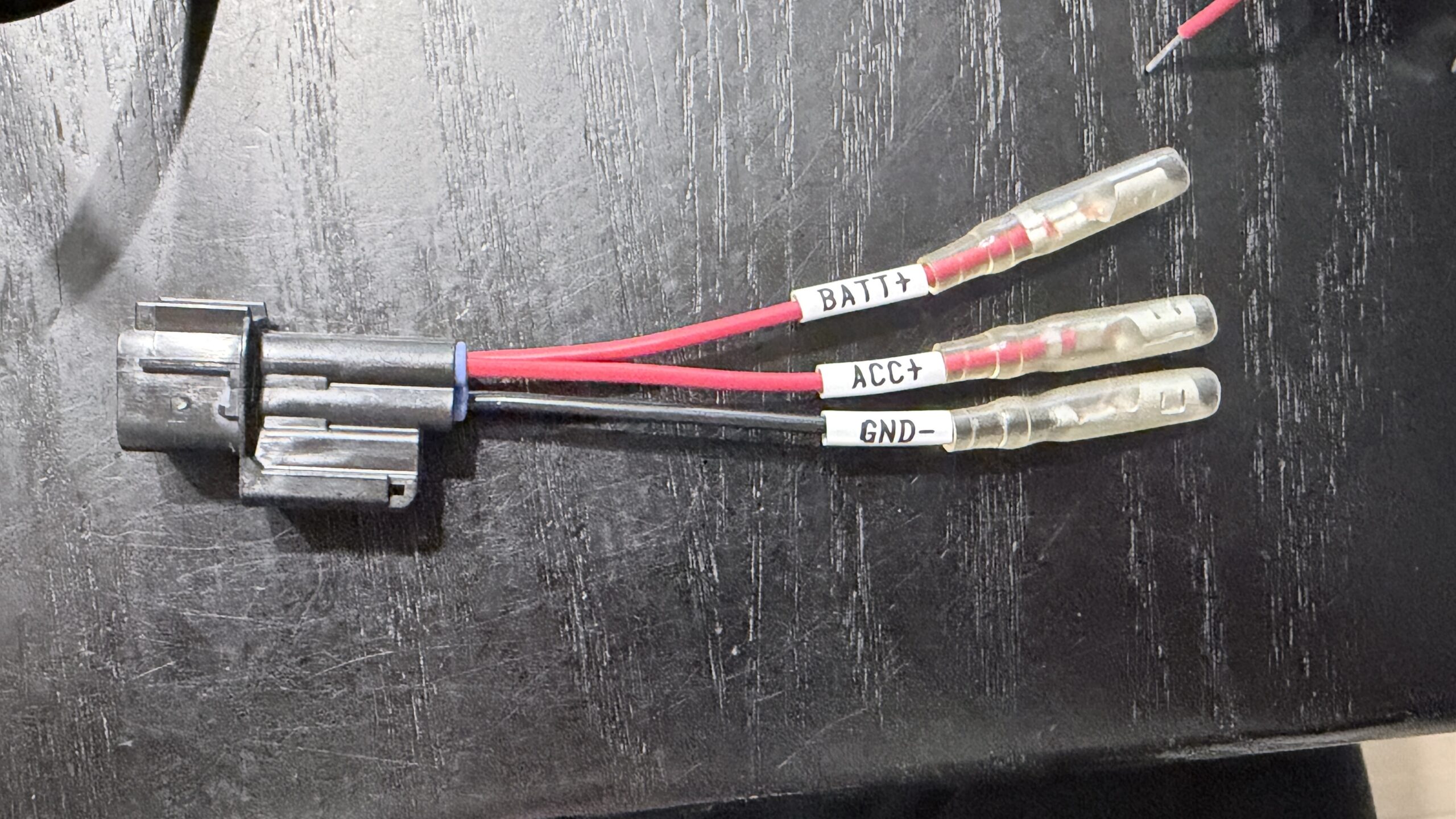

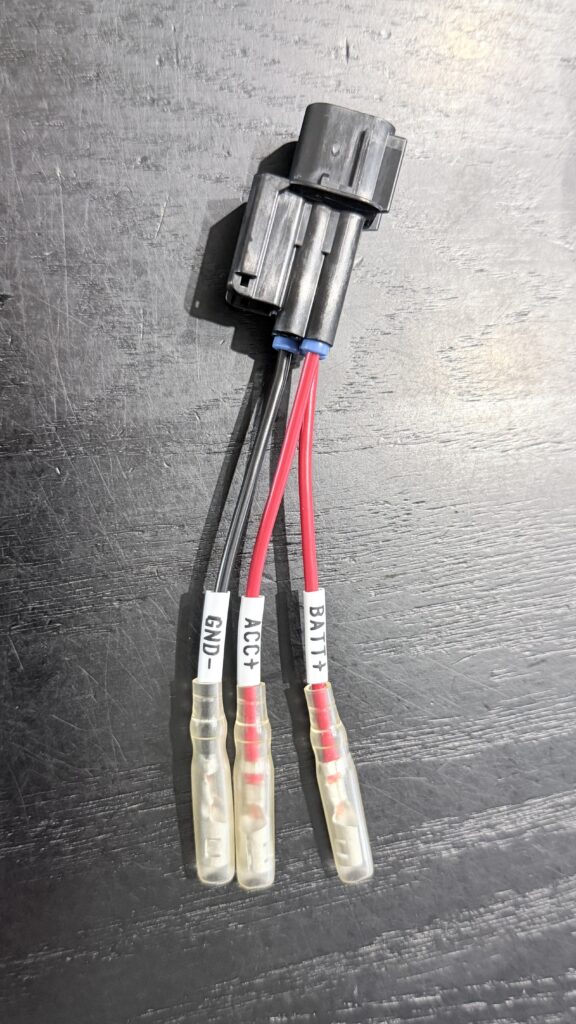

コネクター作成

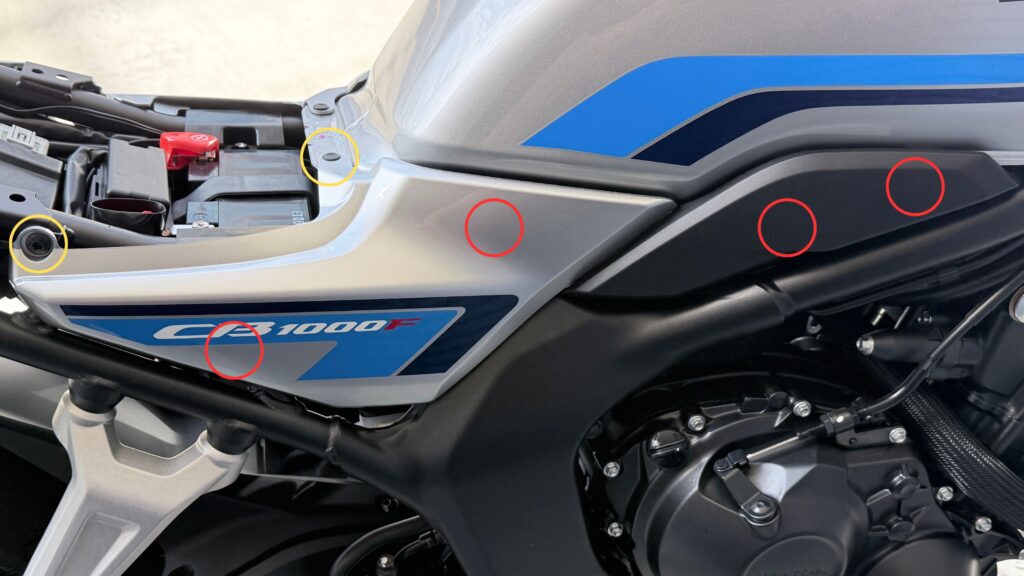

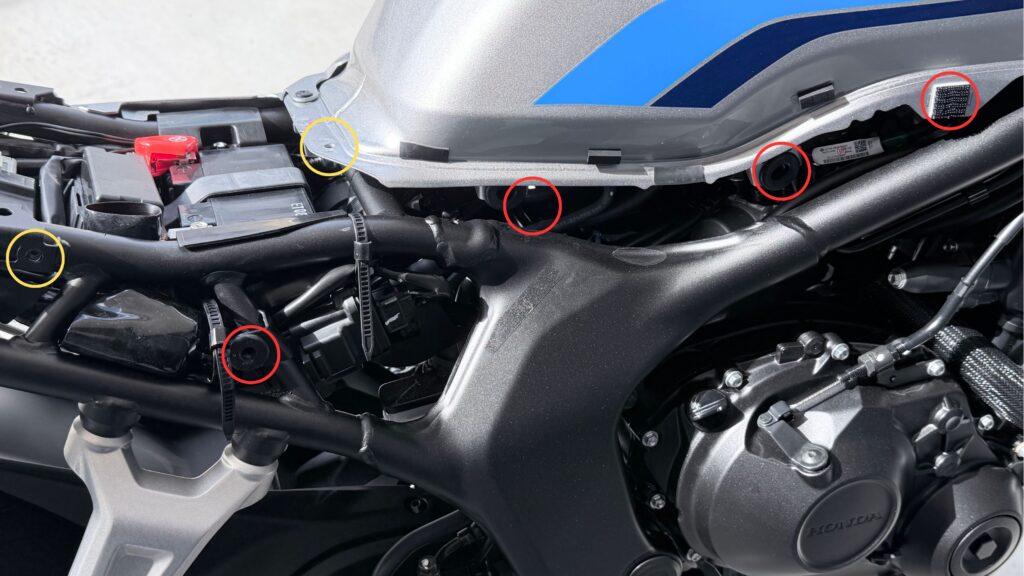

CB1000F右側サイドカバーを外す
黄色部分はピンとビスで止まっているので外す

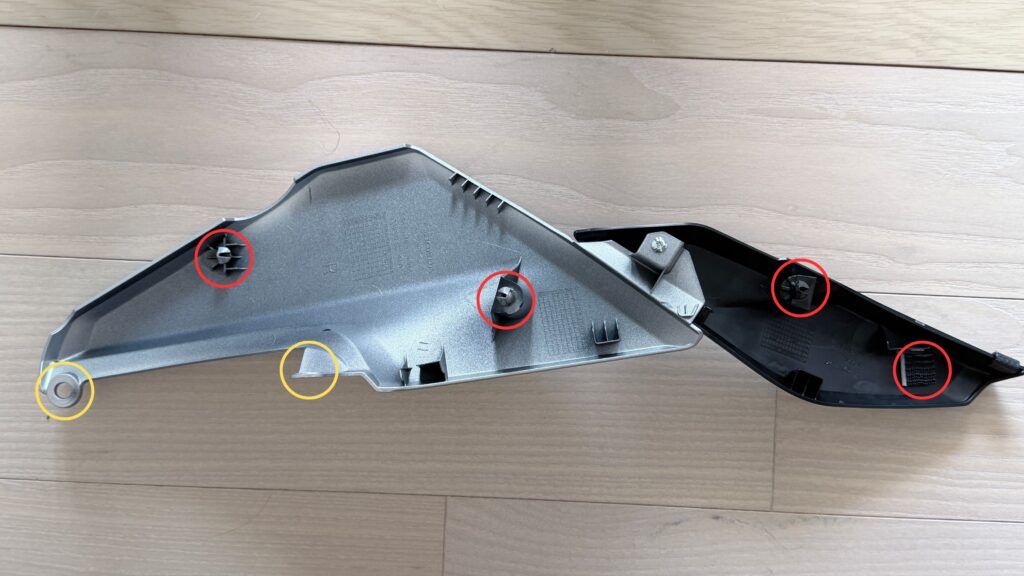

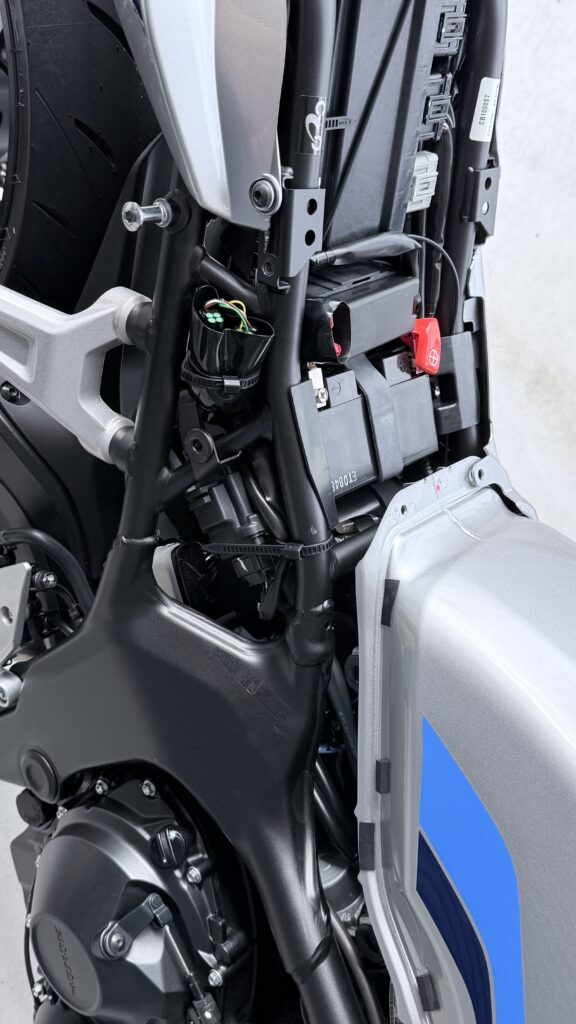

外した後
赤色部分は差し込み式で止まっているので優しく手前に引く感じで抜く
赤丸部分を中心に1つづつ優しく手前に引くことを推奨
ピンが折れると困るのであくまでも自己責任で気を付けて

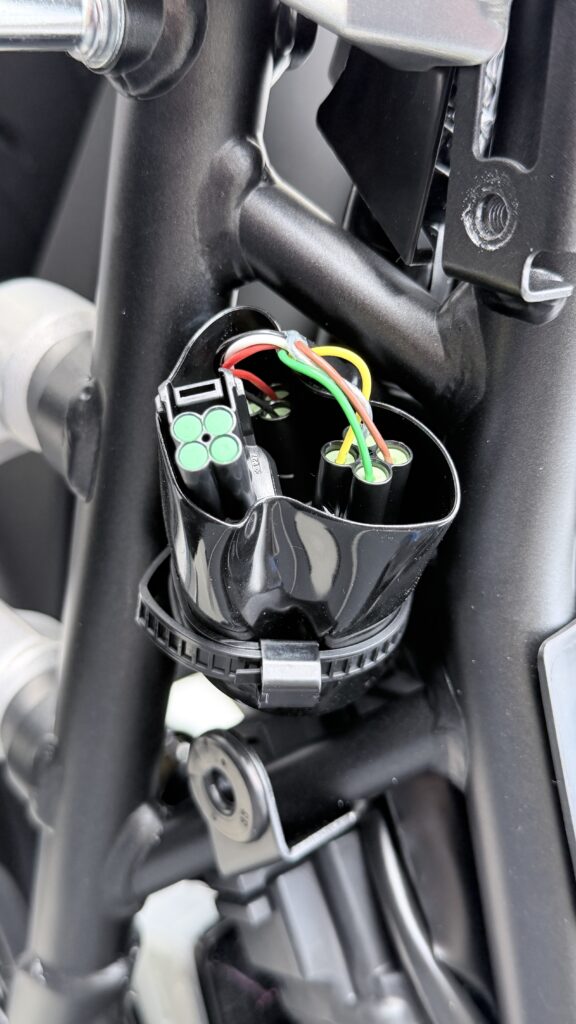

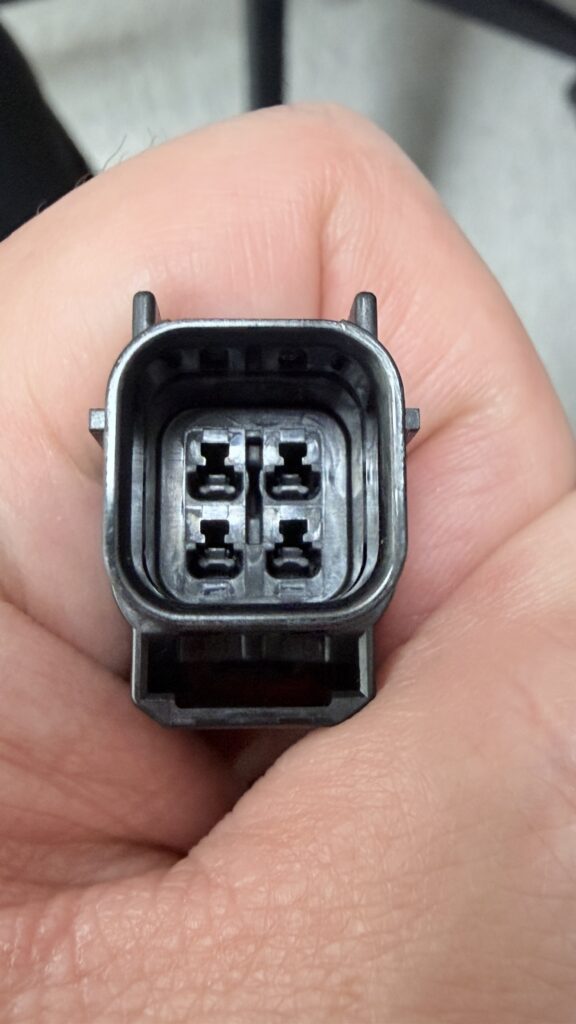

コネクター

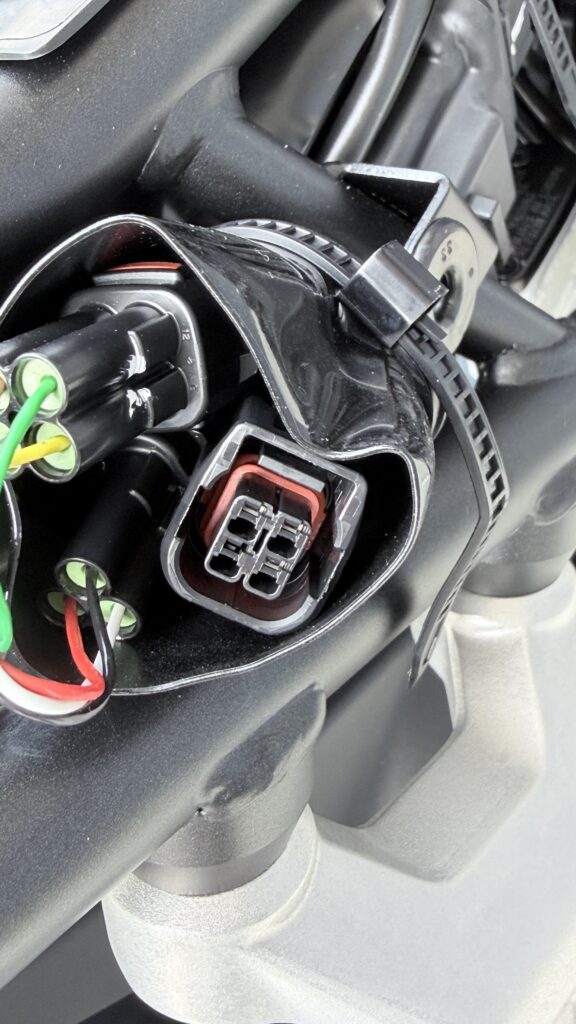

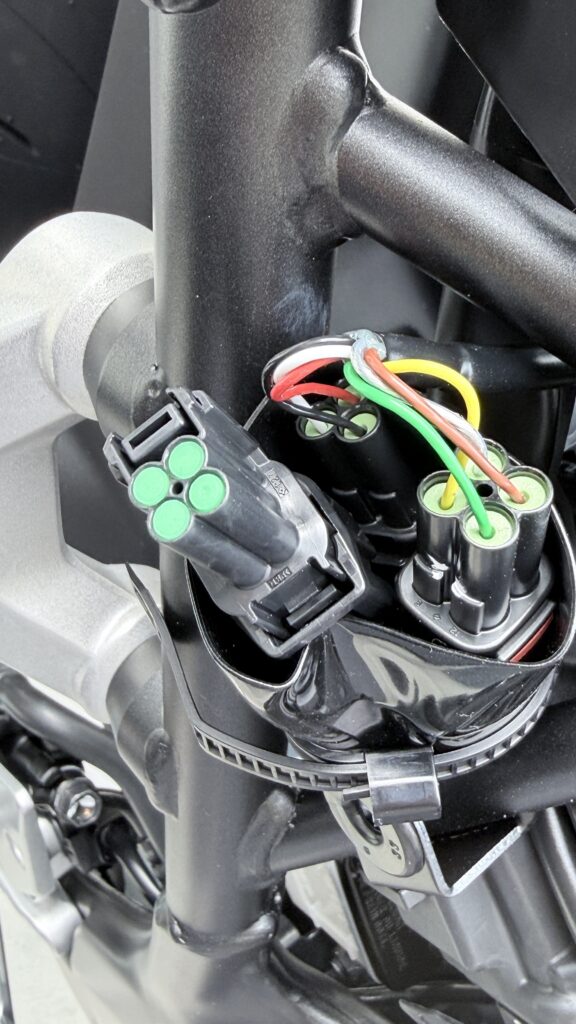

利用されていないコネクターを特定
因みに純正USB電源後ろにあるコネクターからも電源はとれるらしい？（HONDAのメカニックさんに教えて頂きました。CB1000F用は発売されてないけどHONDA車用で流用可能らしい←試してないので詳細不明）
このコネクターは１つは使われてなく
３つが配線されている
テスターを利用し常時電源とACCとアースを調査
左上：ACC
右上：常時電源
左下：なし
右下：アース

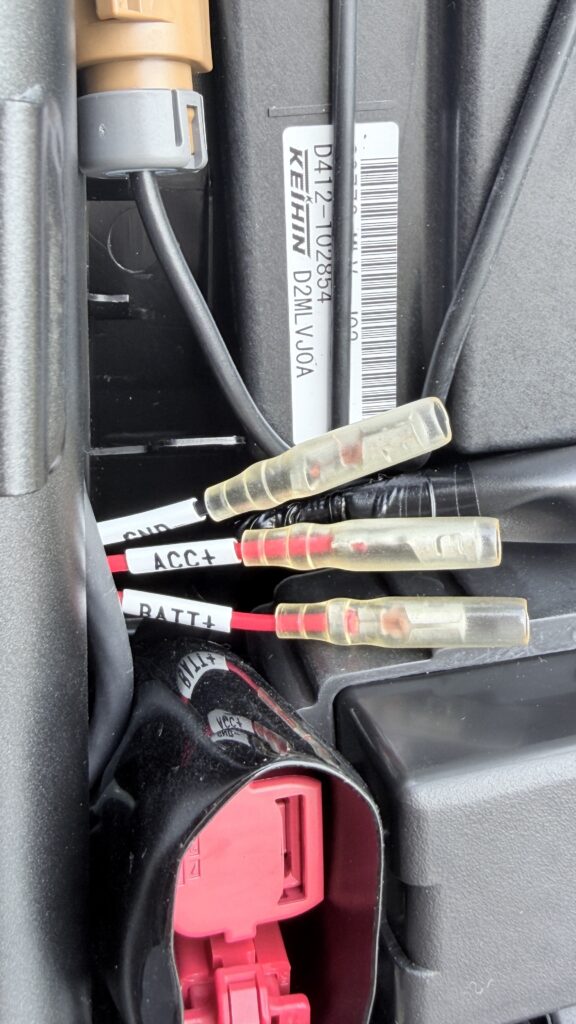

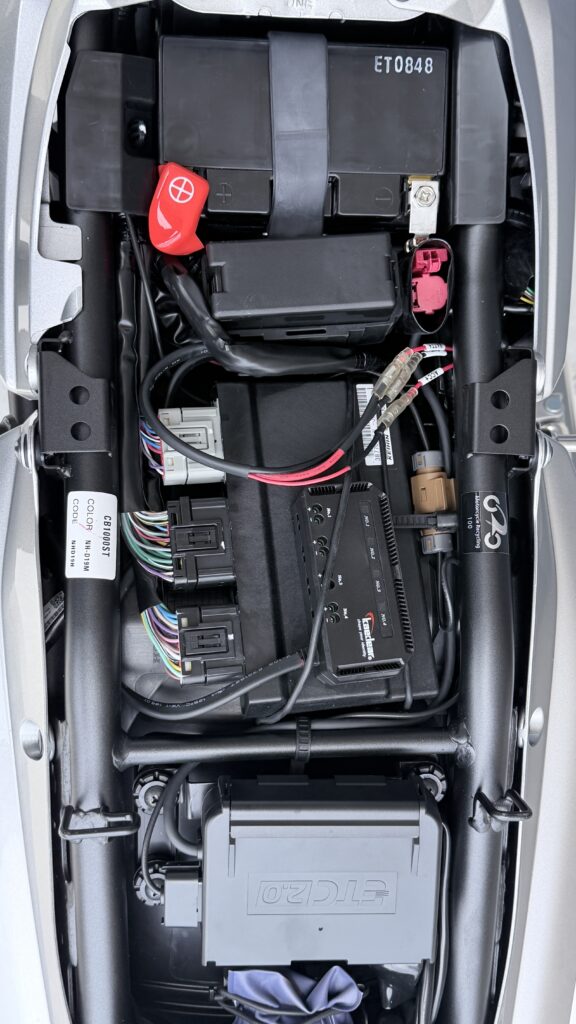

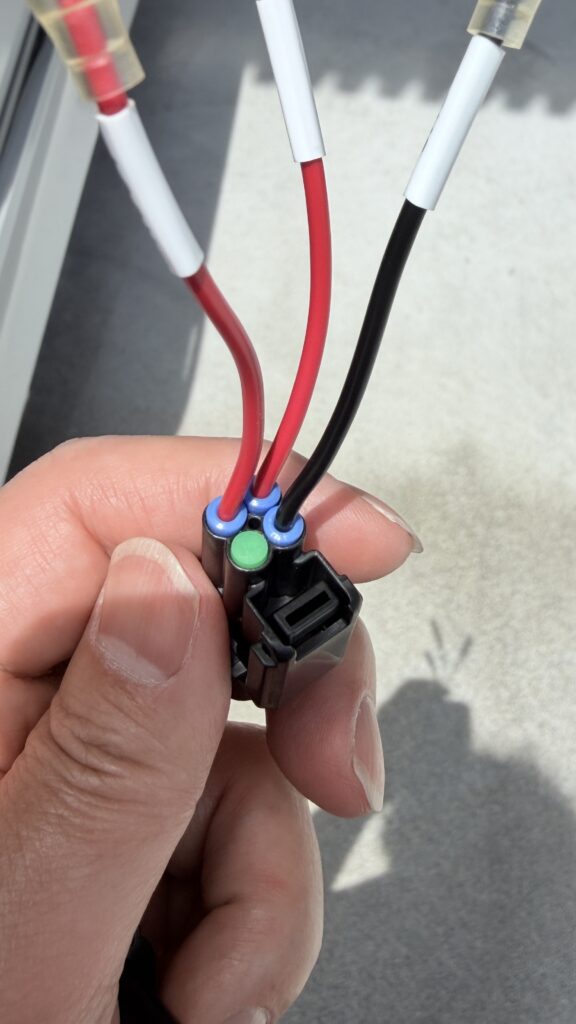

完成
利用されていないコネクターが存在したので電源取り出しハーネスみたいに分岐させなくて済んで楽に完成
